Projetar um coxim de motor não é escolher uma borracha
É desenhar onde o sistema vai operar na curva de transmissibilidade
Quando falamos em coxins de motor, ainda é comum ouvir: “Qual borracha você recomenda?”
Mas essa pergunta está incompleta.
Porque um coxim não é apenas um componente de borracha. Ele é um sistema dinâmico.
O que realmente é um coxim
Um coxim de motor funciona como:
- Massa → motor/transmissão (frequência de excitação dinâmica)
- Mola → elastômero (define a frequência natural)
- Amortecedor → histerese da borracha (dissipa a energia e controla a ressonância)
E o comportamento desse sistema é governado por um conceito fundamental: a curva de transmissibilidade.

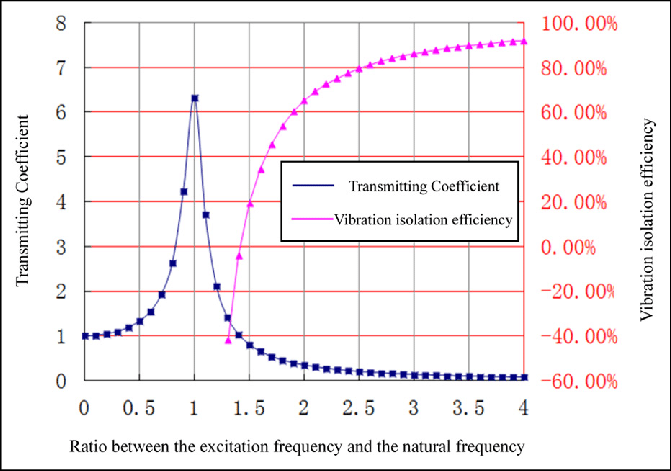

A curva que define tudo
Essa curva mostra como a vibração é transmitida em função da relação entre:
- frequência do motor;
- frequência natural do coxim — excitação em pitch, roll, idle etc.
Como interpretar
- r < 1 → a vibração é transmitida
- r ≈ 1 → ressonância (pior ponto)
- r > √2 → começa o isolamento
Onde o motor opera
Um motor típico trabalha aproximadamente entre:
- 800 rpm → ~13 Hz — marcha lenta
- 5000 rpm → ~80 Hz
O projeto do coxim consiste em posicionar a frequência natural de forma que:
- o sistema evite a ressonância;
- opere o máximo possível na região de isolamento.
O verdadeiro objetivo do projeto
Não é eliminar vibração.
É garantir que o sistema opere na região correta da curva.
E onde entra a borracha?
A borracha não define apenas “rigidez”.
Ela define:
- a posição da curva (via k → frequência natural) para cada grau de liberdade do sistema — 6 graus possíveis;
- o formato da curva (via damping).
Exemplo clássico: borracha natural (NR)
- Alta elasticidade → baixa frequência natural
- Bom damping → reduz pico de ressonância
- Excelente fadiga → durabilidade
Resultado: melhor comportamento no idle (região crítica) — marcha lenta.
Outros elastômeros (ex.: FKM, HNBR)
- Maior rigidez
- Menor damping (em geral)
Consequência:
- pico de ressonância mais alto;
- necessidade de ajuste geométrico mais fino.
O compromisso inevitável
Projetar um coxim é equilibrar:
- conforto (isolamento);
- controle de movimento;
- durabilidade;
- temperatura;
- custo.
Não existe solução perfeita — existe solução otimizada.
O erro mais comum na indústria
Focar apenas na formulação:
- “Mais carga”
- “Menos óleo”
- “Trocar o polímero”
Sem entender onde o sistema está operando na curva.
Muitos problemas de vibração não são de material — são de posicionamento errado na curva de transmissibilidade.
O que realmente define um bom coxim
- Frequência natural bem posicionada
- Damping adequado
- Geometria correta
- Integração com o sistema (motor + chassi)
Conclusão
Projetar um coxim não é escolher entre NR, EPDM ou FKM.
É decidir como o sistema vai se comportar dinamicamente ao longo de toda a faixa de rotação do motor.
