Mangueiras hidráulicas: construção, seleção, ensaio de impulso e principais mecanismos de falha

Pressão máxima isoladamente não caracteriza a severidade da aplicação.

As mangueiras hidráulicas são componentes críticos dos sistemas de transmissão de potência por fluidos. Embora muitas vezes sejam tratadas apenas como elementos flexíveis destinados a conduzir óleo sob pressão, seu comportamento resulta da interação entre elastômeros, reforços metálicos ou têxteis, geometria, processo de fabricação, terminais, fluido, temperatura e condições dinâmicas de operação.

Em uma aplicação real, a mangueira raramente trabalha apenas sob pressão estática. Partidas e paradas de bombas, abertura e fechamento de válvulas, reversões rápidas, vibrações e movimentos dos atuadores produzem variações repetitivas de pressão.

Por isso, conhecer apenas a pressão máxima do sistema não é suficiente para selecionar ou avaliar uma mangueira hidráulica.

1. Construção de uma mangueira hidráulica

Uma mangueira hidráulica típica é formada por três elementos fundamentais.

Tubo interno. É a camada em contato direto com o fluido. O composto deve apresentar compatibilidade química com o óleo e resistência adequada à temperatura de operação. Entre os elastômeros utilizados, dependendo da aplicação, encontram-se materiais à base de NBR e outras famílias especialmente formuladas.

Uma formulação inadequada pode provocar inchamento, extração de plastificantes, endurecimento, amolecimento, trincas, perda de propriedades mecânicas e permeação excessiva. A compatibilidade entre fluido, elastômero e temperatura deve fazer parte da especificação.

Reforço. É responsável por suportar grande parte dos esforços da pressão interna. Conforme a classe, usam-se fios têxteis, tranças de aço, múltiplas tranças ou espirais de fios de aço. Número de camadas, diâmetro e resistência dos fios, ângulo de aplicação e qualidade da construção determinam a capacidade de resistir à pressão e à fadiga.

Cobertura. Protege a mangueira contra o ambiente externo: abrasão, ozônio, intempéries, óleo, temperatura, agentes químicos, impacto e danos mecânicos. Tubo e cobertura têm funções diferentes e não necessariamente devem usar a mesma formulação elastomérica.

2. A importância do reforço e de sua geometria

Quando a mangueira é pressurizada, a pressão interna gera esforços circunferenciais e longitudinais. O reforço transforma esses esforços em tensões nos fios. O comportamento depende não apenas da resistência do aço, mas da geometria com que o reforço foi aplicado.

Variações no ângulo de trançamento ou espiralamento podem modificar expansão diametral, variação de comprimento, flexibilidade, distribuição das tensões, estabilidade dimensional e resistência à fadiga. A mangueira hidráulica deve ser entendida como uma estrutura composta: elastômero e reforço trabalham conjuntamente.

3. Processo de fabricação

O tubo interno é extrudado com controle de diâmetro interno, espessura, concentricidade, temperatura e velocidade. Em determinadas construções, usam-se mandris para estabilidade dimensional nas etapas posteriores.

Depois do tubo, aplicam-se as camadas de reforço. Nas mangueiras de alta pressão, o controle da tensão dos fios é particularmente importante: diferenças de tensão entre fios ou camadas produzem distribuição desigual dos esforços quando a mangueira é pressurizada.

Após o reforço vem a cobertura e o conjunto é vulcanizado. Temperatura, tempo e transferência de calor devem ser suficientes para o estado de cura adequado, sem degradação dos materiais.

4. Mangueiras trançadas e espiraladas

As duas construções não devem ser vistas simplesmente como versões mais fortes ou mais fracas da mesma tecnologia.

Reforço trançado: os fios são entrelaçados ao redor do tubo. Boa flexibilidade, ampla faixa de pressão.

Reforço espiralado: os fios são aplicados helicoidalmente em camadas sucessivas, normalmente com direções alternadas. Adequado a pressões elevadas e condições severas de impulso.

A escolha deve considerar simultaneamente pressão, flexibilidade, raio de curvatura, pulsação e condições reais de instalação.

5. Pressão estática não representa a aplicação

Considere uma mangueira sob pressão contínua e outra na qual a pressão varia centenas de milhares de vezes entre níveis baixos e elevados. Mesmo com pressão máxima semelhante, os mecanismos de deterioração são diferentes. No segundo caso ocorre fadiga.

Cada ciclo deforma o tubo, solicita o reforço e concentra tensões na mangueira e nos terminais. Uma mangueira pode passar no ensaio hidrostático e falhar prematuramente sob milhões de ciclos de pressão.

6. Ensaio de impulso — SAE J343

A SAE J343 estabelece métodos uniformes para ensaio e avaliação das mangueiras hidráulicas da série SAE 100R e dos respectivos conjuntos montados. É importante distinguir duas funções:

• SAE J343 — método de ensaio: estabelece como determinados ensaios devem ser realizados;
• SAE J517 — requisitos da mangueira: as especificações dos tipos SAE 100R estabelecem os requisitos de cada construção.

Não é tecnicamente correto adotar um único valor universal de pressão de impulso, temperatura ou número de ciclos para todas as mangueiras hidráulicas. Esses parâmetros dependem da especificação correspondente ao tipo.

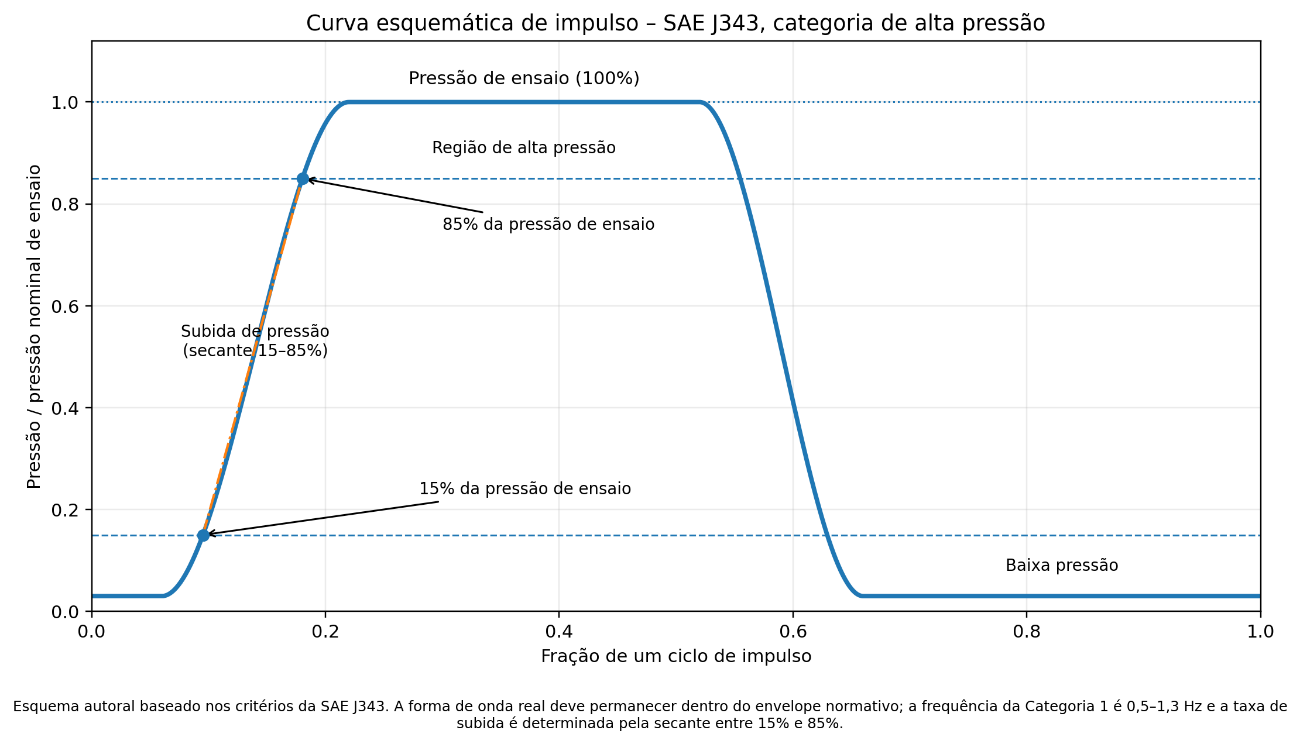

No ensaio de impulso, a pressão não é simplesmente ligada e desligada. A forma com que ela aumenta, permanece elevada e retorna ao nível inferior faz parte das condições controladas. Para a categoria de alta pressão, a SAE J343 utiliza uma curva de subida cuja taxa pode ser caracterizada por uma secante entre 15% e 85% da pressão de ensaio. A frequência dos ciclos é controlada.

O objetivo é reproduzir de maneira acelerada o carregamento repetitivo da vida em serviço.

O ensaio de impulso é particularmente importante porque avalia o conjunto tubo + reforço + cobertura + terminal + montagem — e não apenas a resistência instantânea da mangueira.

7. Pressão de trabalho, prova, impulso e ruptura

Esses conceitos não devem ser confundidos.

• Pressão de trabalho — máxima de operação especificada nas condições previstas.
• Pressão de prova — verifica a integridade do conjunto sob condição de ensaio, sem vazamentos ou falhas.
• Pressão de impulso — aplicada repetidamente no ensaio de fadiga. Valor e demais condições dependem da especificação da mangueira.
• Pressão mínima de ruptura — condição destrutiva para avaliar a capacidade limite. Ruptura não é condição admissível de operação.

Relações simplificadas entre pressão de trabalho e ruptura não devem ser aplicadas indiscriminadamente, sem consultar a especificação da construção.

8. O terminal faz parte do sistema

Uma mangueira excelente pode falhar prematuramente com terminal inadequado ou prensado incorretamente. Entre os problemas: prensagem insuficiente ou excessiva, inserção incorreta, incompatibilidade dimensional, danos ao tubo, deformação excessiva do reforço, concentração de tensões, vazamento e arrancamento do terminal.

Os ensaios de desempenho devem considerar o conjunto mangueira-terminal. A região próxima ao terminal merece atenção especial: nela ocorre a transição entre uma estrutura flexível e outra significativamente mais rígida.

9. Raio mínimo de curvatura

A mangueira não deve ser instalada abaixo do raio mínimo especificado pelo fabricante ou pela norma. Curvatura excessiva pode deformar o tubo, deslocar camadas, alterar a geometria do reforço, concentrar tensões, reduzir a seção interna, aumentar perda de carga e reduzir a vida em fadiga. O problema é ainda mais crítico quando a curvatura ocorre imediatamente após o terminal.

10. Torção

Mangueiras hidráulicas são projetadas principalmente para pressão interna e flexão dentro dos limites especificados. A torção introduz esforços adicionais no reforço. Durante a instalação, o aperto dos terminais não deve provocar rotação da mangueira. Uma montagem aparentemente correta pode ter vida significativamente menor com torção residual.

11. Temperatura

A temperatura afeta simultaneamente o fluido e os materiais. Temperaturas elevadas aceleram envelhecimento, endurecimento, perda de flexibilidade, degradação e alteração da adesão entre componentes. A combinação entre alta temperatura e pressão pulsante é particularmente severa. A temperatura máxima admissível não deve ser analisada isoladamente da natureza do fluido e do regime de pressão.

12. Velocidade do fluido e perda de carga

O diâmetro interno interfere diretamente na velocidade do fluido. Para uma vazão determinada:

Q = v × A

Onde Q é a vazão, v a velocidade média e A a área interna. Reduzir o diâmetro aumenta a velocidade para a mesma vazão. Velocidades excessivas aumentam perda de carga, turbulência, aquecimento, ruído, queda de pressão e consumo energético. Selecionar a mangueira apenas pela capacidade de pressão pode resultar em um sistema hidraulicamente inadequado.

13. Principais causas de falha

As falhas normalmente não têm uma única origem. Entre as causas mais frequentes: pressão acima da especificação, picos de pressão, fadiga por impulso, temperatura excessiva, fluido incompatível, raio de curvatura inadequado, torção, abrasão externa, montagem incorreta, terminal inadequado, prensagem incorreta, envelhecimento, contaminação e defeitos de fabricação.

A aparência da falha deve ser analisada junto com o histórico da aplicação. Trocar a mangueira rompida por outra igual pode restabelecer o equipamento sem eliminar a verdadeira causa.

14. Seleção de uma mangueira hidráulica

Uma especificação tecnicamente adequada deve considerar pelo menos: pressão de trabalho, possíveis picos, temperatura do fluido e ambiente, compatibilidade química, diâmetro interno, vazão, raio de curvatura, movimento, abrasão, tipo de terminal, condições ambientais, requisitos normativos e vida esperada.

A norma SAE J517 é referência importante para as mangueiras da série SAE 100R. Atender dimensionalmente a uma classificação, porém, não elimina a necessidade de avaliar as condições reais da aplicação.

15. Engenharia de falha: procurar o mecanismo, não apenas o defeito

Quando a mangueira falha prematuramente, a pergunta mais importante não é apenas “onde rompeu?”. A investigação deve responder: qual fenômeno físico ou químico produziu essa ruptura?

Uma análise estruturada separa causas relacionadas a composto, reforço, adesão, processo, terminal e montagem, instalação, fluido, temperatura, pressão e dinâmica do circuito. Essa abordagem reduz a tentativa e erro e ataca a causa física do problema.

Conclusão

Uma mangueira hidráulica é um componente de engenharia relativamente complexo. Seu desempenho resulta da interação entre materiais elastoméricos, reforços, geometria, processamento, terminais e condições hidráulicas de operação.

A pressão máxima isoladamente não caracteriza a severidade da aplicação. Pulsação, frequência, temperatura, flexão, torção e montagem podem determinar a vida do conjunto. Os ensaios de impulso são particularmente importantes porque transformam o conceito abstrato de “resistência à pressão” em uma avaliação de fadiga sob carregamento repetitivo.

Referências técnicas

• SAE International — SAE J343: Test and Test Procedures for SAE 100R Series Hydraulic Hose and Hose Assemblies.
• SAE International — SAE J517: Hydraulic Hose.

As edições vigentes das normas devem ser consultadas para os requisitos específicos de pressão, temperatura, ciclos, dimensões, construção e demais critérios de cada tipo de mangueira.
